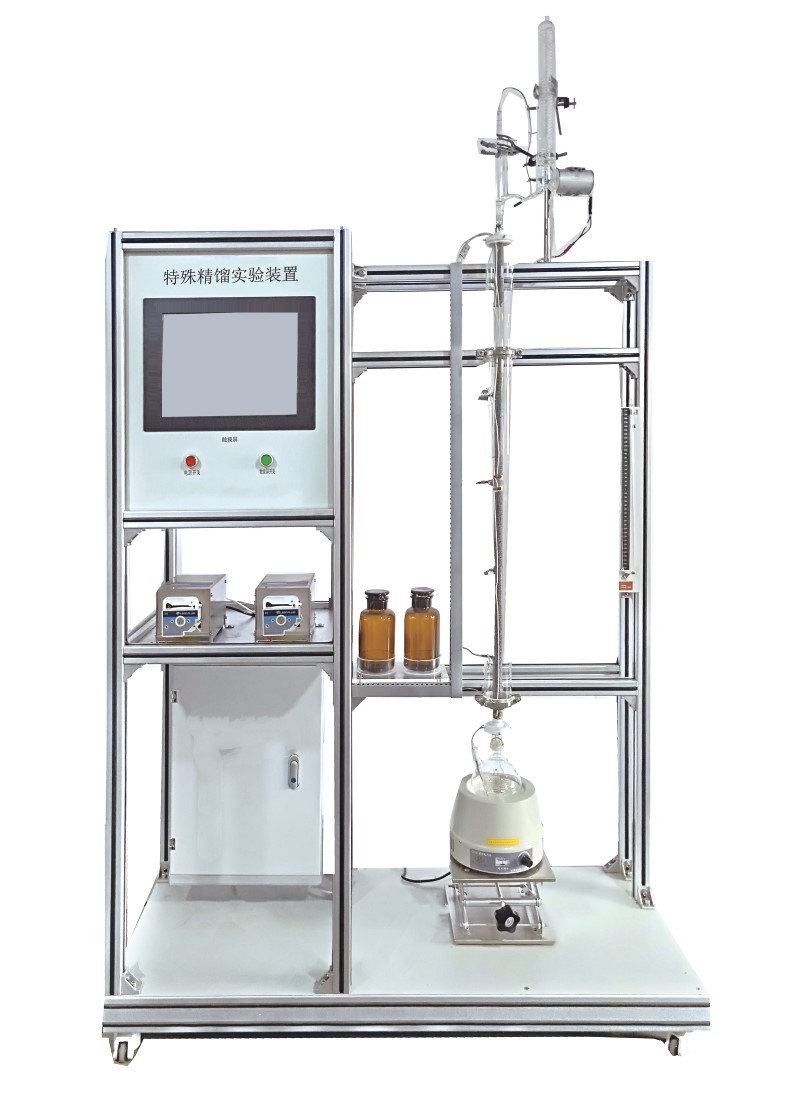

HYHGJL-4特殊精餾實驗裝置

發布時間：2021-03-02 丨 瀏覽次數：

一、主要配置
玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、加熱器、儲液罐、蠕動泵、溫度傳感器、真空系統、中央處理器、觸摸屏、高品質鋁合金型材框架。

二、技術參數
1、精餾塔塔徑φ25mm，塔高1200mm,材質為玻璃塔結構，塔內填裝316L不銹鋼φ3mmθ網環型填料。塔釜為四口燒瓶，帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml。
2、塔釜加熱：塔釜置于500W電熱包中。集成控制。
3、進料泵：蠕動泵，外控功能：轉速控制，方向控制，啟停控制。轉速范圍：0.1-100rpm。流量范圍： 0.01-30ml/min。帶RS485通訊功能。數量2臺。
4、儲液罐：容積500ml，材質：石英玻璃，數量2個。
5、塔頭為蛇管冷凝器，擺錘式回流結構和油水分相器結構。此控制系統由塔頭上擺錘、電磁鐵圈、回流比控制器等組成，回流比控制范圍：99：1—1：99。
6、溫度傳感器：Pt100，顯示分度0.1℃。
7、真空系統：含真空泵、緩沖罐，閥門、壓力計等。
8、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
9、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
10、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
11、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
12、額定電壓：220V，總功率：1.5kW。
13、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
15、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
三、實驗項目
1、熟悉精餾單元操作過程的設備與流程。
2、學習精餾塔效率的測定方法，適用于常壓和減壓精餾等特殊精餾。
3、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
