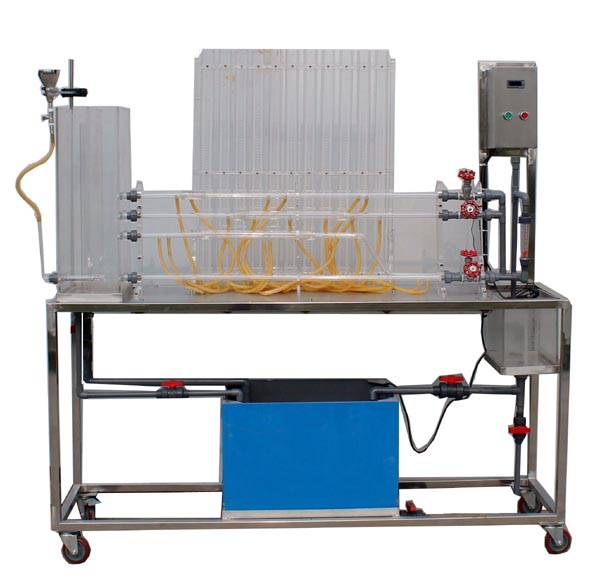

HYLTLX-1 流體力學綜合實驗裝置

發布時間：2021-06-04 丨 瀏覽次數：

一、產品概述

理、工科院校開設的“水力學”、“流體力學”、“化工原理”、“化工基礎”等課程均需進行雷諾實驗、伯努利方程（機械能轉換）實驗、流體阻力損失測定等基本實驗。本實驗裝置可同時完成上述教學實驗要求，適用大學、?？?、高職、中專、職校等不同層次學校的相關專業教學實驗。

二、主要配置：

雷諾實驗管、柏努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、測壓計、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。

三、技術參數：

1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz。

2、雷諾管：長1100mm、內徑φ14mm，有機玻璃。

3、柏努利管：總長1100mm、內徑φ40mm和φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：長1100mm、內徑φ14mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。

6、測壓計：φ8X600mm，壓差計內的指示液為水，無毒、操作安全

7、水泵：最高揚程：12m，最大流量：20L/min，轉速2800r/min，功率120W。

8、計量水箱：透明有機玻璃制作，外壁帶有計量刻度。

9、實驗水箱：有機玻璃制成，約40L，上裝指示液盒，指示液為紅墨水。

10、蓄水箱：蓄水箱容積約80L，PVC板焊制而成。

11、實驗所用的流體--水為全循環設計。

12、離心泵特性實驗采用不銹鋼清水離心泵，低噪平穩、密封性好。

13、數據采集型：配計算機、微機接口和數據處理軟件、渦輪流量計、文丘里、壓力傳感器。智能儀表、能在線監測流量、壓力等實驗數據。

14、設備除去特殊材料外均采用不銹鋼制造，避免了設備的鐵銹清理維護工作。所有不銹鋼設備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。

15、外形尺寸：1800×500×1800mm。

四、實驗項目：

1、雷諾實驗

2、能量方程實驗

3、圓管沿程阻力測定實驗

4、管道局部阻力測定實驗（突擴、突縮、彎管、閥門）

5、畢托管測速演示

6、文丘里實驗。
