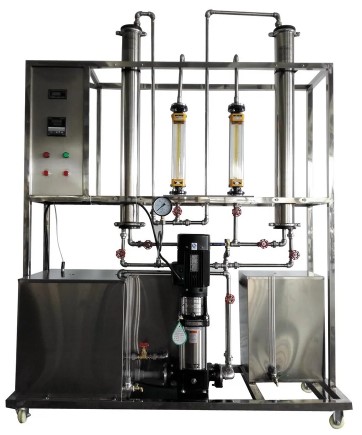

HYHGFT-1反滲透實驗裝置

發布時間：2021-04-20 丨瀏覽次數：

一、主要配置

活性炭過濾器、保安過濾器、反滲透卷式膜組件、反滲透不銹鋼外殼、不銹鋼高壓泵、流量計、純水電導率儀、原水箱、純水箱、閥門、壓力表、電器控制系統、不銹鋼框架。


二、裝置功能

1、加深對組成反滲透工藝流程各個處理單元構造的了解。

2、掌握反滲透工藝流程各單元操作方法及沖洗方法。

3、熟悉各單元的作用，了解其水質變化及設計參數。

三、公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC380V，功率1KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

四、技術參數

1、反滲透膜為卷式膜，膜直徑：φ100mm；長度：1014mm；脫鹽率：95%；帶有不銹鋼膜殼，最大壓力：4.16MPa。

2、預過濾器：10英寸活性炭預過濾和5μm精過濾。

3、保安過濾器：線繞式芯+不銹鋼外殼，出水量16-160L/h。

4、不銹鋼多級立式高壓離心泵，功率：0.75KW，流量：2m3/h，揚程80m。

5、液體流量計：規格10-100L/h和6-60L/h，面板式轉子流量計。

6、原料儲槽：容積80L，材質為304不銹鋼；純水箱：容積40L，304不銹鋼。

7、電導儀：在線檢測純水電導率，電極常數可調節切換。

8、各項電路指示、操作均在控制屏面板進行。

9、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

10、外形尺寸：1500×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
