HYRNDB-1 熱能地板輻射采暖系統實訓裝置

發布時間：2020-09-05 丨瀏覽次數：

一、概述

本裝置是將地板采暖系統微型化,采用半實物化實訓教學模式。直觀展示了地板采暖系統的系統結構、工作原理，便于教學演示講解及學生對課本知識的理解掌握。

二、特點

1.本裝置采用敞開式結構設計，并設有多處溫度和壓力測量儀表，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。

2.低溫地板輻射采暖埋管采用雙回型輔設方式。

3.采暖管材采用交連聚乙烯PEX塑料管，具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。

三、技術性能

1.輸入源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜10kVA

4.重　量：200kg

5.安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準

四、系統配置

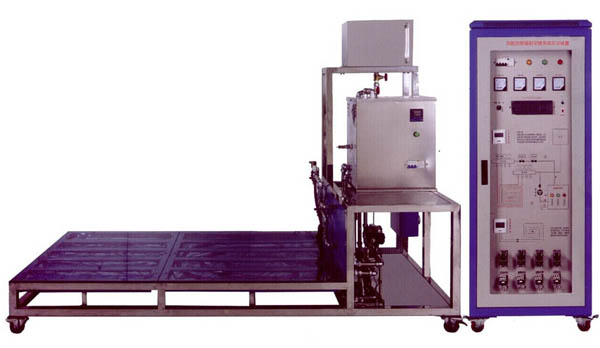

裝置采用鋁型材框架底座，以多層結構形式展示其內部結構，側面采用有機玻璃封板，內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成，熱源采用電熱水鍋爐。

地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層（鋁箔）、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。

1.地暖專用盤管

材質：PEX （高密度交連聚乙烯管）

性能：耐溫＜100℃，內壁平滑、水阻小、不易結垢，設計使用壽命五十年以上

功能：溫水在管內循環加熱地表層，以輻射的方式向室內散熱

2.復合保溫板層

組成：聚苯乙烯（EPS）保溫板（厚度: 1mm）

功能：保溫、隔熱、防潮、隔聲

3.反射層（鋁箔）

功能：加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好，可有效分散管內溫水所傳遞的熱量，從而使熱量均勻的散布在整個平面上，減少管路下部的局部高溫老化的影響，提高整個地暖結構層的使用壽命。

4.組合分集水器

組成：分集水器干管（采用黃銅精密擠壓制造而成，不生銹，內外壁光滑）、自動排氣閥、卸水閥。

功能：將支管供回水分配到各個環路，同時排氣閥可以排除管內的氣體，內置調節閥可調節各環路的水流量，從而達到控制采暖溫度的目的。

五、實訓項目

1.低溫地板輻射采暖系統結構及設備工作原理的了解和掌握

2.低溫地板輻射采暖系統啟動、運行和調試

3.低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測
