一、產品概況

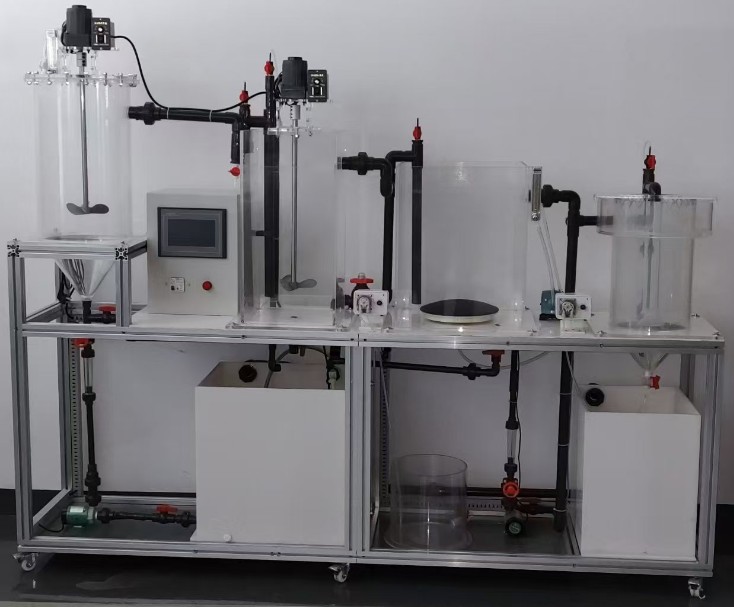

本模型為污水處理廠全流程模擬教學平臺，完整集成物理-生化-深度處理工藝鏈。通過格柵→初沉→曝氣→二沉→過濾→消毒的階梯式布局，直觀展示污水逐級凈化過程，適用于污水處理工藝教學、處理效能評估及廠區布局優化研究。

通過先進的微縮動力系統，實現污水、污泥及氣體在模型內的循環流動，全方位模擬污水處理廠實際運轉，幫助用戶深入理解污水處理廠的空間布局與運行邏輯。

技術亮點：

①　全流程可視化：透明單元池體實時觀測污泥沉降、氣泡分布；微孔曝氣系統（孔徑50μm）氧利用率≥25%

②　工藝鏈完整性：涵蓋預處理（SS去除率≥70%）至深度處理（砂濾精度50μm）全環節；角錐濃縮池表面負荷≤0.6m3/(m2·h)，污泥含水率降至97%~95%。

③　工業級適配性：空壓機儲氣罐（8L）保障曝氣穩定性；防腐泵閥耐受pH 6~8環境。

二、主要參數和配置

類別 規格/說明

核心參數 - 處理水量：10~20L/h

- 裝置外形尺寸：2200mm×500mm×1600mm

- 進水水質：COD 300~500mg/L，BOD5 170~340mg/L

- 出水水質：COD 30~60mg/L，BOD5 17~50mg/L

- 電源：AC220V/800W

- 安全防護：接地+漏電+過流保護

標準配置 1. 處理單元：

- 預處理：多斗式初沉池（350×300×450mm）

- 生化處理：曝氣池（600×400×600mm，微孔曝氣）

- 深度處理：壓力砂濾罐（?150×1000mm）

- 污泥處理：角錐濃縮池（?300×400mm，帶污泥回流泵）

2. 動力系統：

- 防腐磁力泵×2（20W，27~32L/min）

- 空壓機（550W，36L/min，8L儲氣罐）

3. 監測控制：

- 流量計：液體×2（6~60L/h） + 氣體（400~4000L/h）

- 電控箱（含漏保+電壓表+帶鎖按鈕開關等）

4. 輔助單元：

- 原水箱+清水箱（PP材質，帶攪拌系統）

- UPVC管路

- 移動式不銹鋼或鋁型材臺架（配萬向輪帶鎖止）

擴展功能 選配：

- 紫外消毒模塊（波長254nm）

- 在線水質監測儀（COD/氨氮/SS）

三、應用場景

（一）教學領域

環境工程課程：污水處理廠工藝全流程演示、污泥回流比優化實驗

實訓操作：曝氣池溶解氧（DO）與COD去除率關聯分析

（二）科研范疇

新型混凝劑（如PAM）投加效能評估

污泥濃縮脫水性能對比研究

（三）企業場景

小型污水站工藝參數標定（如景區/社區污水）

環保設備供應商工藝包驗證
