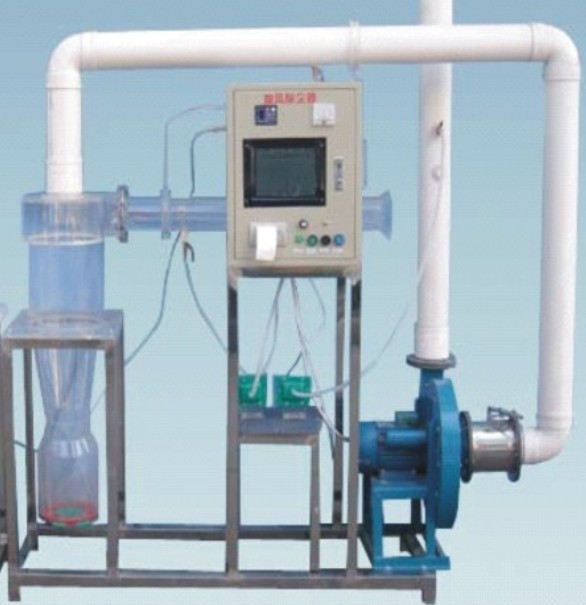

HYEP-Q5-I型旋風除塵器

發布時間：2025-03-28 丨 瀏覽次數：

一、產品概況

專為離心分離技術研究設計的教學與科研設備，基于旋風除塵原理，模擬工業粉塵捕集過程，支持氣流動力學分析、除塵效率優化及壓損動態研究。

設備采用透明有機玻璃結構，直觀展示氣流渦旋與粉塵分離軌跡，適用于高溫?zé)煔鈨艋虒W(xué)演示、除塵機理研究及企業工藝參數驗證。

技術亮點：

① 可視化設計：透明有機玻璃除塵器，實時觀測離心力分離動態與粉塵沉降路徑；

② 精準調控：變頻風機調節風量（300-700m3/h），U形壓力計監測壓損（<2000Pa）；

③ 安全防護：三重電氣保護（接地/漏電/過流）+阻燃線槽，符合電氣安全標準；

④ 模塊化結構：箱式氣塵混合器+可拆卸管路，支持快速更換實驗?zāi)K。

核心原理：

含塵氣體切向進入旋風除塵器，高速旋轉形成離心力場，粉塵顆粒因慣性分離至壁面，潔凈氣體由中心管排出。

二、主要參數及規格

類別 規格/說明

核心參數 - 處理風量：300~700m3/h

- 除塵效率：70%~80%

- 壓損范圍：<2000Pa

- 適用粉塵濃度：<50g/m3

- 裝置尺寸：2000×500×1600mm

- 電源：AC220V/1600W

標準配置 1. 除塵系統：透明有機玻璃旋風除塵器（含卸灰裝置）

2. 氣路系統：離心風機（1.1kW）+變頻器+箱式靜態混合器

3. 監測模塊：粉塵加料裝置+U形壓力計+測壓環×2（含軟管）

4. 控制單元：電控箱（漏電保護/自鎖開關）+環保阻燃線槽

5. 框架：不銹鋼或鋁型材實驗臺（帶萬向輪鎖止）

擴展功能 選配：

- 在線粉塵濃度監測儀（0-100g/m3，±2%精度）

- 激光粒子成像測速系統（PIV）

- 數據采集系統（記錄風量、壓損、效率等參數）

三、應用場景

1. 教學

基礎實驗：旋風除塵效率與入口風速（10-25m/s）關聯性驗證；

動態演示：觀測粉塵分離軌跡，解析離心力作用機制；

安全實訓：高粉塵濃度工況操作規范與設備維護演練。

2. 科研

結構優化：研究旋風管直徑與錐體角度對臨界分離粒徑（dc50）的影響；

材料測試：對比金屬/陶瓷內襯的耐磨性與高溫耐受性（最高500℃）；

流場模擬：聯用CFD軟件驗證實驗數據，優化氣流分配均勻性。

3. 企業

工藝驗證：燃煤鍋爐/木工車間粉塵處理系統小試；

能效對標：分析旋風除塵與布袋除塵的噸處理成本（能耗/維護費用）；

員工培訓：模擬粉塵堵塞工況，演練清灰操作與壓損調控策略。
