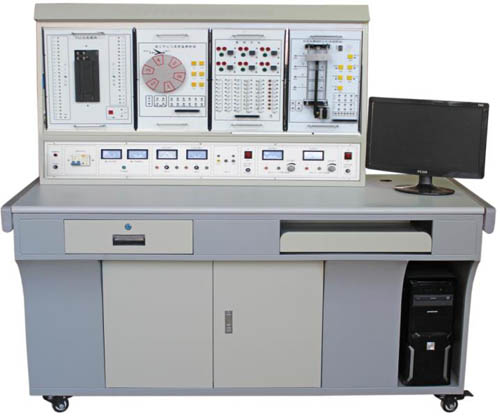

HYX-61C  可編程控制器實訓裝置（配西門子1500）

一、概述

PLC實訓裝置的可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實訓系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

二、系統構成

1、實訓臺

2、操作桌

3、編程應用軟件

4、PLC及轉接通訊電纜

5、實訓模塊。

三、功能、特點

1）實訓臺

A．直流電壓：0～10V可調輸出；直流電流：0～20mA；

B．～220V通過安全插座輸出

C．+24V/1A直流穩壓電源輸出

D．+5V/5A直流穩壓電源輸出

E. ±12V/1A直流穩壓電源輸出

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸 出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）PLC主機：CPU1511-1PN，6ES7 214-1AG31-0XB0。

4）實訓臺本身帶有24V/2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。

5）實訓臺結構采用掛箱式，便于實訓項目擴展和用戶第二次開發。

6）可完成PLC控制原理基本實訓、應用實訓以及用于真正的工業控制。

（二）實訓項目

1)PLC基本技能實訓

1.PLC認知實訓

2.PLC仿真實訓

3．跳轉、分支功能實訓

4．移位寄存器實訓

5．?dāng)?shù)據處理功能實訓

6．微分、位操作實訓

7．與、或、非邏輯功能實訓

8．定時器、計數器功能實訓

2)PLC模擬控制應用實訓

數碼顯示控制

搶答器控制（優先級、數值運算，具有聲效功能）

天塔之光控制（閃爍、發射、流水型）

音樂噴泉控制（具有聲效功能）

十字路口交通燈控制

水塔水位控制

自動送料裝車系統控制

四節傳送帶控制

裝配流水線控制

多種液體混合裝置控制

自控成型機控制

全自動洗衣機控制（具有聲效功能）

電鍍生產線控制

自控軋鋼機控制

郵件分揀機控制

自動售貨機控制

機械手控制

四層電梯控制（實物）

加工中心控制（實物）

步進電機PLC控制（實物）

3)PLC電氣實訓

1、三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

2三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

3、三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

4、三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

4）PLC、變頻器、觸摸屏綜合應用技能實訓

變頻器功能參數設置與操作

變頻器報警與保護功能

外部端子點動控制

變頻器控制電機正反轉

多段速度選擇變頻調速

變頻器無級調速

基于外部模擬量(電壓/電流）控制方式的變頻調速

瞬時停電啟動控制

PLC控制變頻器外部端子的電機正反轉

PLC控制變頻器外部端子的電機運行時間控制

基于PLC數字量控制方式的多段速

基于PLC模擬量控制變頻開環調速

基于觸摸屏控制方式的基本指令編程練習

基于觸摸屏控制方式的LED控制

基于觸摸屏控制方式的溫度PID控制

基于MCGS的現場總線網絡通信技術

三、技術參數

PLC主機：輸入：14點 輸出10點

PLC型號：S7-1500

輸出電壓：直流24V，電壓表指示

利用應用軟件編程

電源輸入：交流220V，50Hz

電流 ≥2A，電流具有過載保護

外形尺寸：160×70×140 cm3

四、實訓掛箱
