HY-QCX203 動力電池管理系統（BMS）實訓臺

發布時間：2021-01-02 丨 瀏覽次數：

一、產品概述：

     電池管理系統（BMS）實訓臺用于培養職業院校學生掌握電動汽車動力電池管理系統（BMS）性能特點、結構等基本原理知識，掌握動力電池管理系統（BMS）精準的 SOC 估算、精確的單節電池電壓檢測，能夠完成電動汽車在運行、充電和調試過程中對電池組的工作狀態進行實時高效的檢測，達到對電池組智能化管理，有效的延長電池組使用壽命等作用。

二、產品組成

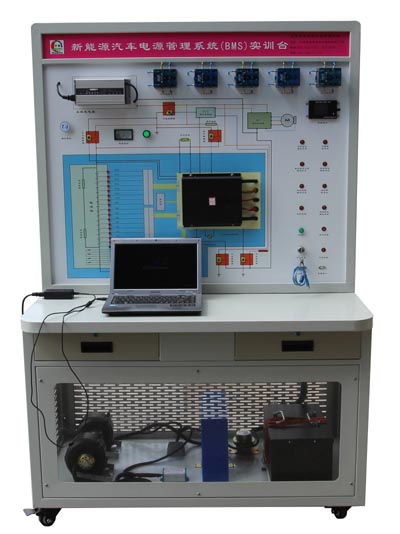

      實訓臺由測量面板、鋰電池管理系統控制模塊（BMS）、鋰電池組、便捷充電器、主繼電器、高壓電源開關、點火開關、鋰電池性能狀態顯示屏、充放電模式開關、充放電模式指示燈、放電實驗負載驅動電機、電機控制器、整車控制器模塊、加速踏板、DC-DC模塊移動臺架等組成。實訓臺演示面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車電池組管理控制原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程，

三、功能特點

1.該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

2.面板打印有彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。

3.實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。實驗臺內部裝有離心式鼓風機與PTC輔助加熱器，用于模擬汽車運行時電池組的放電負載。

5.實驗臺整體框架為高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

四、實訓項目

1、運行汽車電動動力驅動系統；

2、了解汽車電動動力系統的組成結構及原理；

3、觀察系統流向的動態指示流程圖；

4、操縱點火開關與調節開關進行演示動力系統的各工況工作過程。

5、電動動力系統啟動工作過程實訓；

6、電動動力系統低速行駛工作過程實訓；

7、電動動力系統一般行駛工作過程實訓；

8、電動動力系統全速行駛工作過程實訓；

9、電動動力系統減速行駛工作過程實訓；

10、電動動力系統停車行駛工作過程實訓；

11、電動動力系統制動回收工作過程實訓。

12、觸摸屏充放電電壓參數設置實驗；

13、觸摸屏充放電電流參數設置實驗；

14、觸摸屏充放電溫度參數設置實驗；

15、觸摸屏系統自適應參數設置實驗；

16、觸摸屏故障復位參數設置實驗；

五、技術參數

1、輸入電源：交流220V±10% 50Hz

2、工作電壓：直流12V

3、工作溫度：-40℃～+50℃

4、規格：1000×600×1400mm(長×寬×高)
