HY-L1型 樓宇空調監控系統實訓裝置

發布時間：2020-09-04 丨 瀏覽次數：

一、裝置組成：

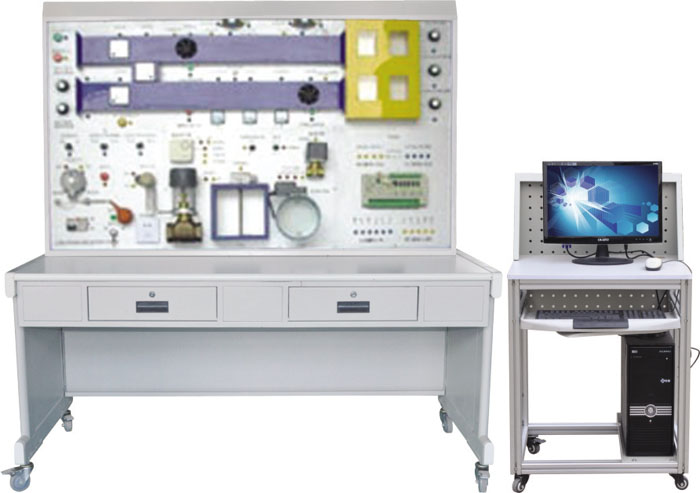

樓宇空調監控系統實訓裝置的系統全部器件均采用實物，整個實訓裝置主要由數字控制器、LON卡、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。

空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、 壓力）均采用液晶數字表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用液晶 數字表顯示。

二、系統實訓功能：

能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

三、空調監控系統主要功能：

空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。

(1)、檢測功能：監視風機電機的運行/ 停止狀態；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開/ 關狀態。

(2)控制功能：控制風機的動/ 停；控制空氣—熱水換熱器水側調節閥,使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。

(3)護功能(對寒冷地區而言) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時,應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣—水換熱器；當熱水恢復正常供熱時,應能啟動風機,打開新風閥,恢復機組正常工作。

(4)集中管理功能；智能大樓機組附近的DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟/ 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟/ 停控制信號，修改送風參數設定值；任一新風機組工作出現異常時,發出報警信號。

四、空調監控系統的四大實訓。

（1）樓宇四管制帶加濕無回風機空調系統的實訓；

（2）送風機的運行監控；

（3）送風機的壓差監視與作用；

（4）送風的故障監視；

（5）新風溫的監控與新風閥的關系變化；

（6）室風濕變與室內濕度的送系變化與調節；

（7）冷熱水閥與溫濕度的監控與調節。

五、樓宇二管制帶加濕帶回風機空調系統的實訓

1、監視送風機機的工作狀態，確定是處于＂運行＂或是＂停止＂； （2）過濾網的監測：用微差開關即可監視新風過濾器兩則的壓差，以了解過濾器是否要求清洗﹑更換。

2、送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。

3、送風濕度、回風溫濕度監視：實時監視送風濕度和回風溫濕度信號的變化。

4、分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與直接數字控制器的硬件連接，并繪制出硬件連接圖。

5、打開實訓裝置電源，開啟裝置中的計算機，啟動 DDC 編程軟件。

6、根據監控原理，并按照硬件連接圖，使用編程軟件完成空調機監控程序的編寫。

7、檢查軟件中硬件點分配是否與實際硬件連接圖一致？不一致，請在軟件中修改點的分配。

8、將已仿真成功的空調機監控程序下載到直接數字控制器。

（1）用萬用表等測試各類信號的硬件是否正確。

（2）確定風機狀態，如風機處于“運行”狀態，調節送風溫度電位器，改變送風溫度模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。

（3）確定風機狀態，如風機處于“停止”狀態，調節送風溫度電位器，改變送風溫度模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。

（4）將過濾網壓差模擬開關撥向“故障”，觀察并記錄冷水閥的開度變化。

（5）調節送風和回風濕度電位器，改變送風和回風濕度模擬傳感器輸出信號，觀察 DDC實測送風和回風濕度信號的變化情況。

9、空調監控系統實訓三（樓宇帶加濕新風空調系統實訓）

（1）送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。

（2）送風濕度、實時監視送風濕度濕度信號的變化。分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與控制器的聯接。

（3）直接數字控制器的硬件連接，并繪制出硬件連接圖。

（4）防凍開關的應用與監視。

（5）新風閥的調節，加小濕閥的調節與變化。

（6）系統的手自動監控與故障監控。

10、空調監控系統實訓四（樓宇無加濕新風空調系統實訓）

（1）送風機的運行監控

（2）送風機的壓差監控與作用

（3）送風的故障與監視

（4）防凍開關的作用與監視

（5）送風的溫度調節與監控

（6）冷熱水閥的控制與溫度間的變化。

（7）新風閥與送風瘟度的調節關系與監控。

六、系統技術指標：

工作電壓：單相三線220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容，LON總線通訊方式

輸出，8點、IO/DO 輸入，11點AI/DI

信號方式；干觸點/0-20MA/0-10A/發10K
