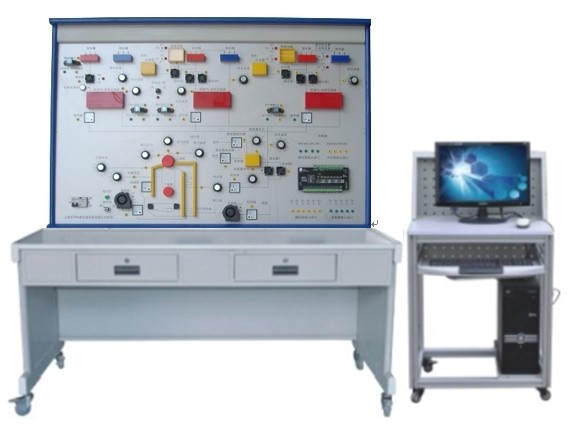

HY-L3型 樓宇暖通監控系統實訓裝置

發布時間：2020-09-04 丨 瀏覽次數：

一、裝置組成：

樓宇暖通監控系統實訓裝置的系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。

二、系統實訓功能：

能進行各種鍋爐暖通系統控制操作演示、 DDC 控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

三、實訓項目

1 、樓宇鍋爐程序控制實訓

2 、樓宇鍋爐水位自動調節控制實訓

3 、樓宇鍋爐蒸汽壓力自動調節控制實訓

4 、鍋爐汽包水位與鍋爐給水閥的聯動控制

5 、樓宇三沖量調節系統自動控制實訓

6 、鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制

7 、鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制

8 、空調膨脹水箱與空調補水泵的聯動控制

9 、空調供水熱交換器二次側 ( 低溫 ) 熱水出口溫度自動聯鎖控制

10 、供暖供水熱交換器二次側 ( 低溫 ) 熱水供回水溫度控制

11 、生活供水熱交換器二次側 ( 低溫 ) 熱水出口溫度控制

12 、生活循環泵與生活調節閥的聯動控制

13 、供暖熱水回路中的循環水泵的控制

14 、線路故障的判斷與處理

15 、設備故障的判斷與處理

16 、設計并安裝一個簡易應用系統

17 、組態軟件設計實訓項目

18 、供暖熱水回路中的循環水泵的控制

19 、線路故障的判斷與處理

20 、設備故障的判斷與處理

21 、設計并安裝一個簡易應用系統

22 、組態軟件設計實訓項目

四、系統技術指標：

工作電壓：單相三線 220V±5% 50Hz

整機容量：＜ 300W

外型尺寸： 150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容， LON 總線通訊方式

輸出， 8 點、 IO/DO 輸入， 11 點 AI/DI

信號方式；干觸點 /0-20MA/0-10A/ 發 10K
