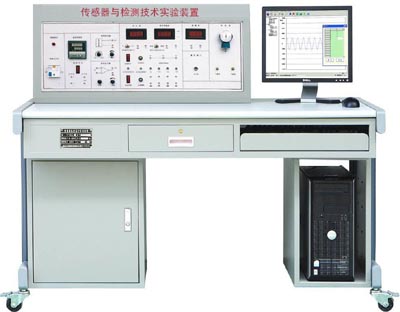

傳感器實驗臺（26種傳感器）

發布時間：2023-03-08 丨 瀏覽次數：

一、傳感器實驗臺概述：

傳感器與檢測技術實驗裝置完全采用實用的傳感器元部件，模塊化設計。緊密結合現代傳感器和檢測技術的發展，使學員對傳感器和檢測技術的現狀和未來有較為全面的了解和認識。不僅適合職業教育的檢測技術、儀器儀表以及自動控制等專業的實訓，而且也適用工業電氣、機電一體化機電設備安裝、電動電氣等方面的技術人員培訓。 產品可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的傳感器實驗臺。

二、傳感器實驗臺特點：

1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。

三、傳感器實驗臺動能組成：

1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。

四、傳感器實驗臺數據采集卡及處理軟件

數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。處理軟件進行實驗項目選擇與編輯、數據采集、特性曲線的分析、文件存取、打印等。

五、傳感器實驗臺主要技術參數：

1、輸入電源：單相三線AC220V±10%50Hz
2、工作環境：溫度-10℃～+40℃
3、相對濕度＜85%(25℃)海拔＜4000m
4、裝置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，+2V~+24V可調，具有短路保護功能。
7、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，輸出電流0.5A。
8、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，輸出電流：0.5A（有效值0.4KHz）
9、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
10、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
11、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999rpm。
12、溫度表：0-150℃度，精度1%。
13、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
14、機械式壓力表：0-40Kpa，精度2%。

六、傳感器實驗臺實驗項目：

實驗一、電阻式傳感器的單臂電橋性能實驗
實驗二、電阻式傳感器的半橋性能實驗
實驗三、電阻式傳感器的全橋性能實驗
實驗四、電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五、電阻式傳感器的振動實驗*
實驗六、電阻式傳感器的電子秤實驗*
實驗七、變面積式電容傳感器特性實驗
實驗八、差動式電容傳感器特性實驗
實驗九、電容傳感器的振動實驗*
實驗十、電容傳感器的電子秤實驗*
實驗十一、差動變壓器的特性實驗
實驗十二、自感式差動變壓器的特性實驗
實驗十三、差動變壓器的性能實驗
實驗十四、激勵頻率對差動變壓器特性的影響
實驗十五、差動變壓器的振動實驗*
實驗十六、差動變壓器的電子秤實驗*
實驗十七、光電式傳感器的轉速測量實驗
實驗十八、光電式傳感器的旋轉方向測量實驗
實驗十九、接近式霍爾傳感器實驗
實驗二十、霍爾傳感器的轉速測量實驗
實驗二十一、霍爾傳感器的振動測量實驗
實驗二十二、渦流傳感器的位移特性實驗
實驗二十三、被測體材質對渦流傳感器特性的影響實驗
實驗二十四、渦流式傳感器的振動實驗
實驗二十五、渦流式傳感器的轉速測量實驗
實驗二十六、溫度傳感器及溫度控制實驗（AD590）
實驗二十七、K型熱電偶的溫度控制實驗
實驗二十八、熱電偶冷端溫度補償實驗*
實驗二十九、E型熱電偶的溫度控制實驗
實驗三十、Pt100鉑電阻的溫度控制實驗
實驗三十一、Cu50銅電阻的溫度控制實驗
實驗三十二、磁電式傳感器的特性實驗
實驗三十三、磁電式傳感器的轉速測量實驗
實驗三十四、磁電式傳感器的應用實驗*
實驗三十五、壓電加速度式傳感器的特性實驗
實驗三十六、光纖傳感器的位移特性實驗
實驗三十七、光纖傳感器的振動實驗
實驗三十八、光纖傳感器的轉速測量實驗
實驗三十九、壓阻式壓力傳感器的特性實驗
實驗四十、壓阻式壓力傳感器的差壓測量實驗*
實驗四十一、超聲波傳感器的位移特性實驗
實驗四十二、超聲波傳感器的應用實驗
實驗四十三、氣敏傳感器的原理實驗
實驗四十四、濕度式傳感器原理實驗
實驗四十五、氣體流量的測定*
實驗四十六、移相器實驗
實驗四十七、相敏檢波器實驗
實驗四十八、低通濾波器實驗
實驗四十九、熱釋電紅外傳感器實驗
實驗五十、硅光電池光電特性實驗
實驗五十一、集成溫度傳感器LM35溫度特性實驗
實驗五十二、集成溫度傳感器LM35測溫實驗
實驗五十三、PN結溫度傳感器測溫控制實驗
帶*為實驗為思考實驗
七、傳感器實驗臺種類的配置和技術指標：（26種傳感器）
